Wie baute ich mein Main-Instrumenten-Panel


                                                                      Zur Dia-Bildershow auf das Bild klicken !

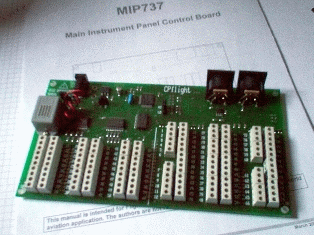

   << Für das MIP wird das "MIP Instrument Panel Control Board" (MIP737SE) verwendet. Wird leider nicht mehr von CPflight hergestellt. Diese Karte versorgt das gesamte MIP. Hier wird  jeder Schalter, Drehschalter, Kontroll-Leuchte etc. zum  Leben  erweckt. Der MCP (Autopilot sowie die beiden EFIS-Einheiten  werden an diese Karte mit angeschlossen. Alles wird in USB umgesetzt. Das schöne hierbei ist, dass man nicht löten muss.  Die Kabel werden alle gesteckt und angeschraubt. Erweiterungs-Karten für Pedestal und Throttle sind hier ebenso vorgesehen.

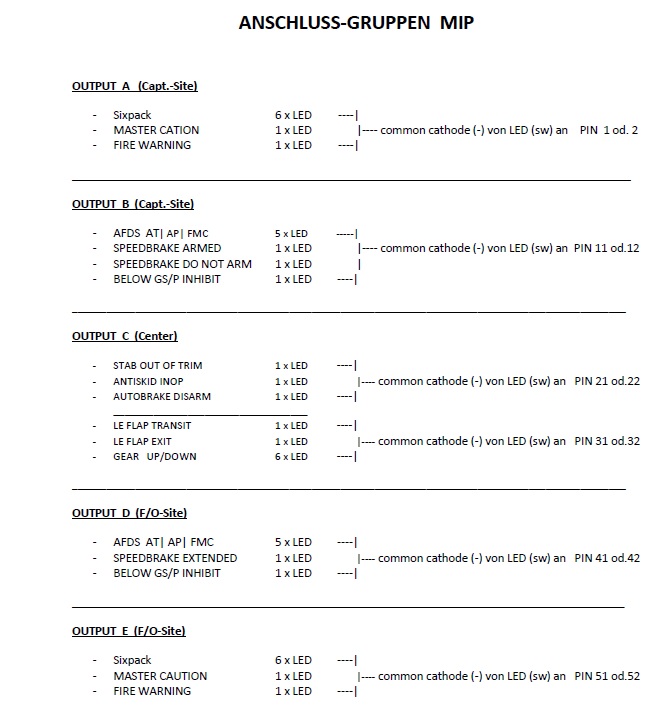

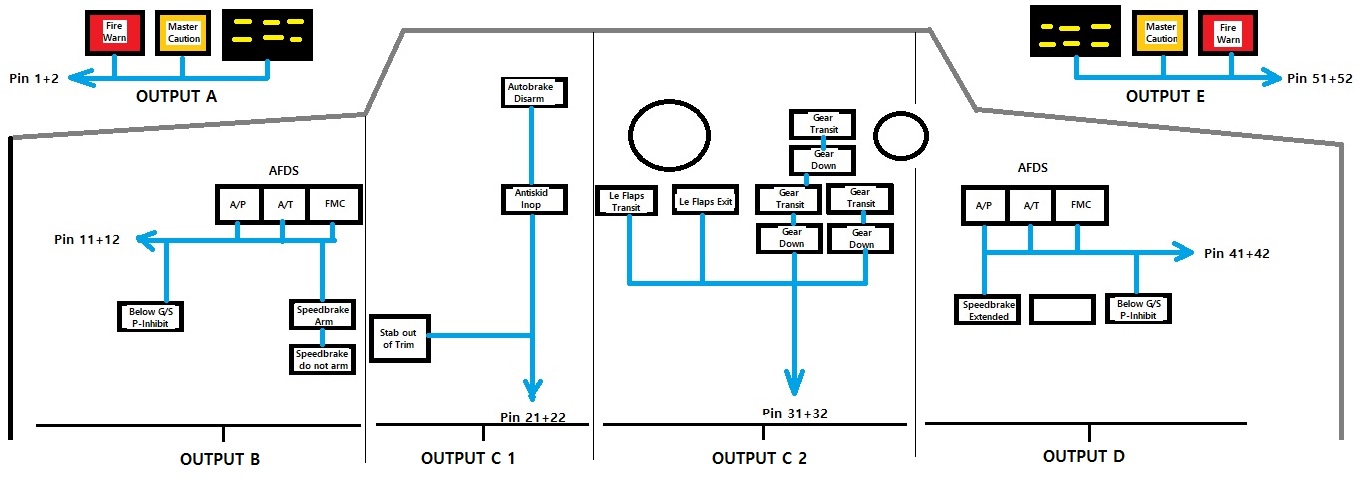

Hier ein Überblick für die Anschlüsse der Common Pole (-) in den einzelnen Anschluss-Gruppen. Die Common-Pole der Gruppen dürfen nicht zusammen geschaltet werden. Die PIN´s beziehen sich auf die o.g. MIP-BOARD-CONTROL-Karte (MIP737SE). Mehr dazu in dem CPFlight-Manuell unter MIP737SE.pdf

Bild vergrößern auf Bild klicken !

Zum Vergrößern auf Bilder klicken !

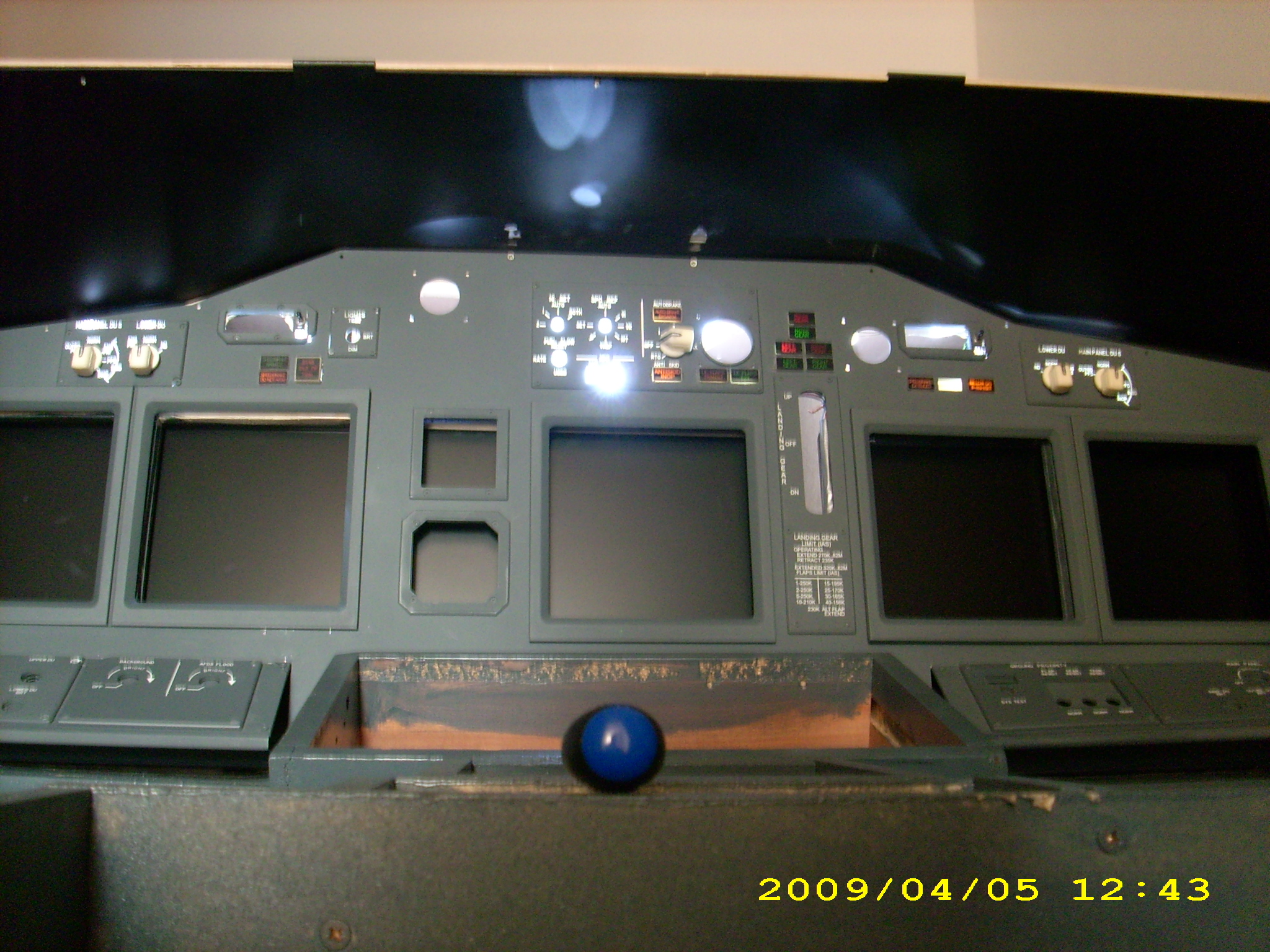

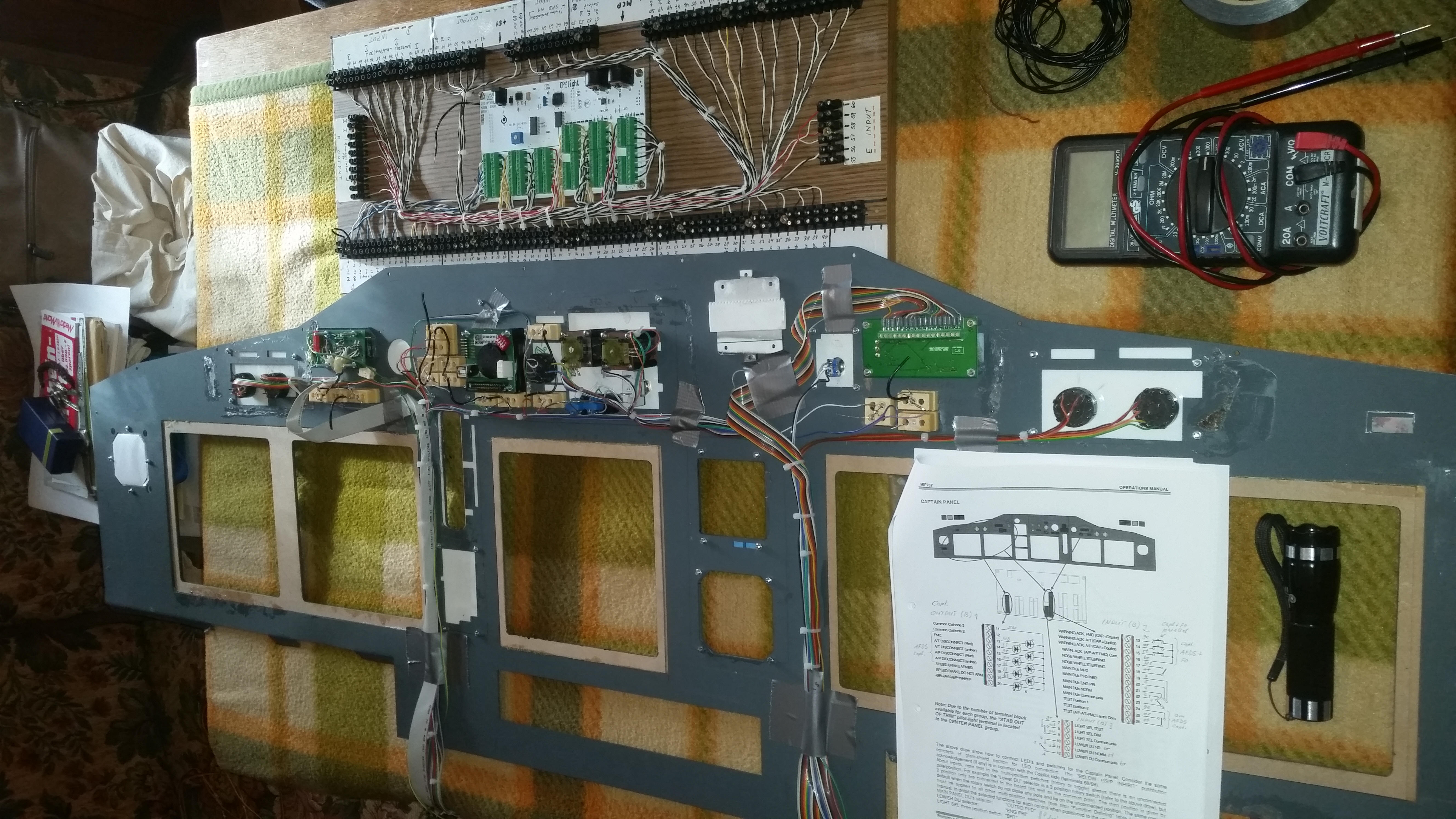

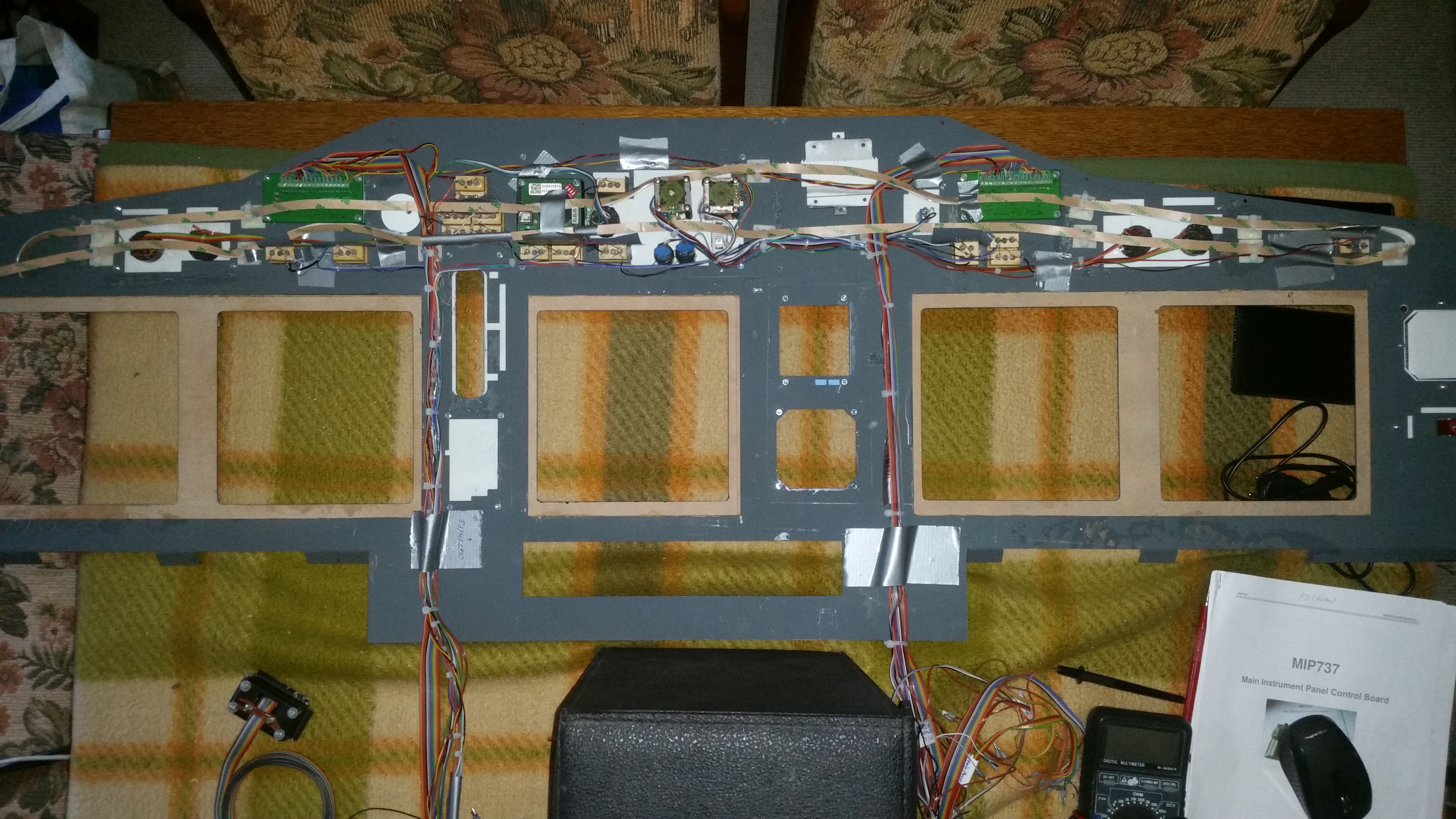

Verdrahtung am MIP vorbereitet...	...Kabelbäume angelegt...

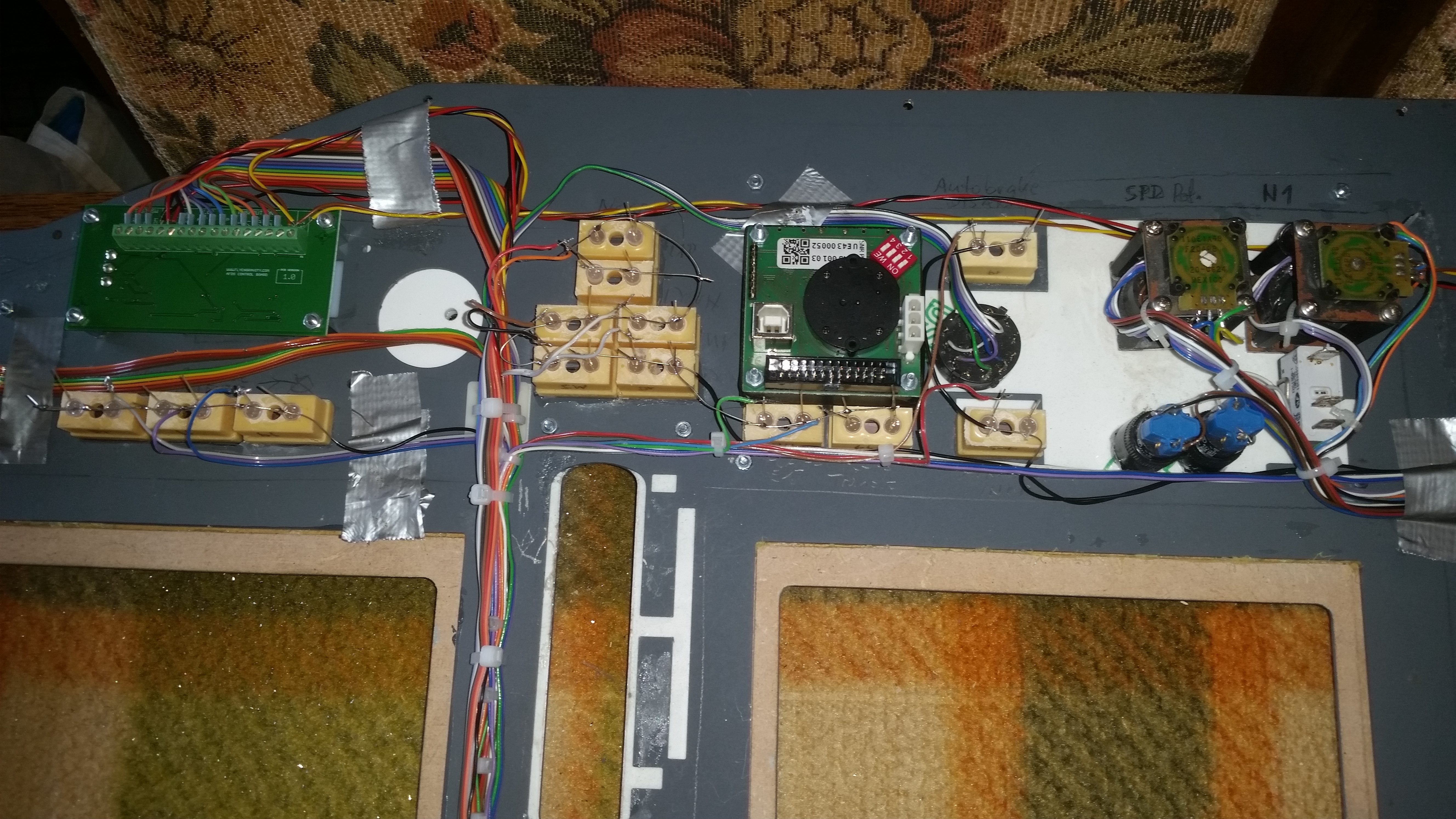

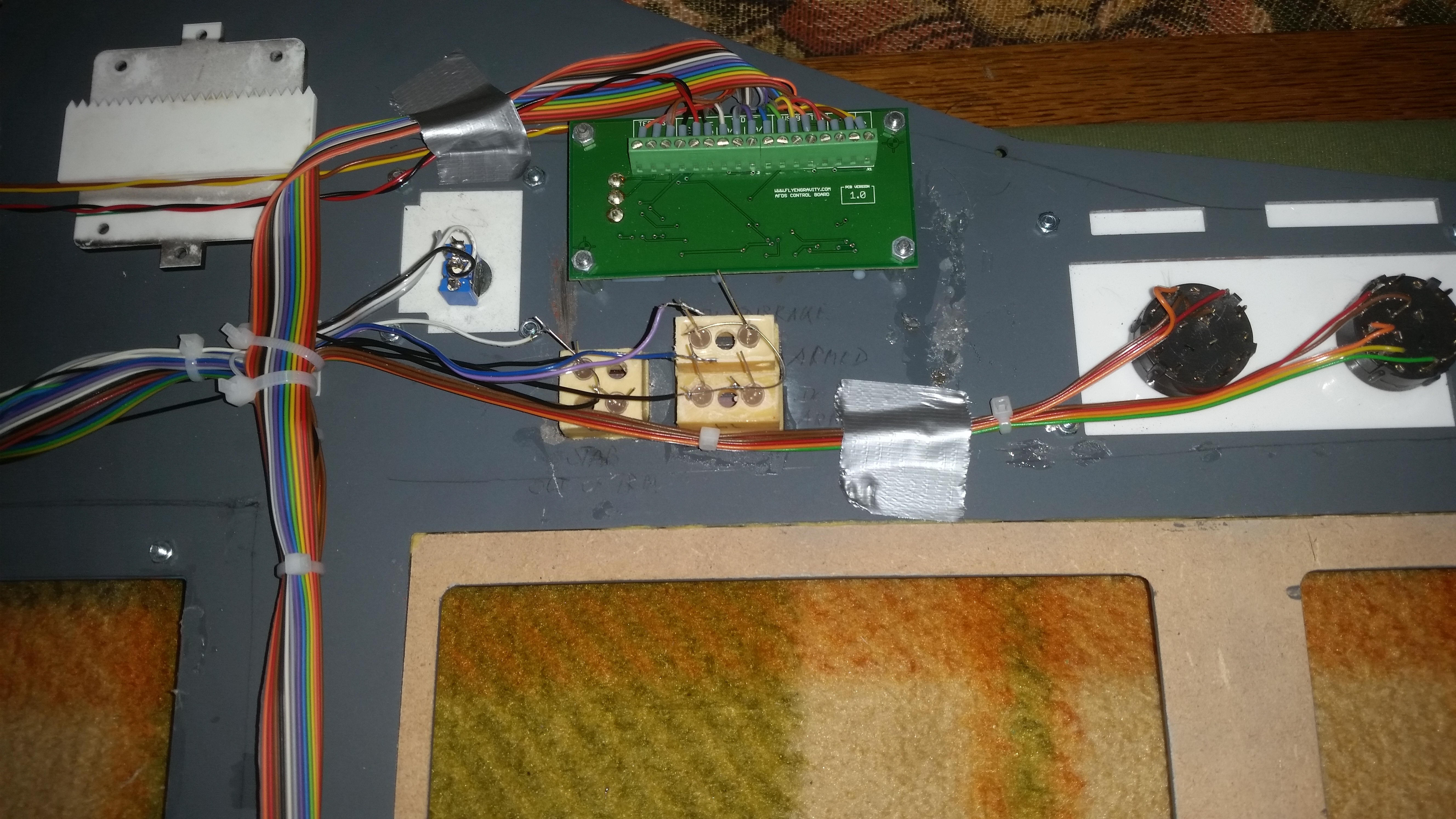

...am AFDS und den Drehschaltern für die DU...	...zum Einbau ins Cockpit fertig.

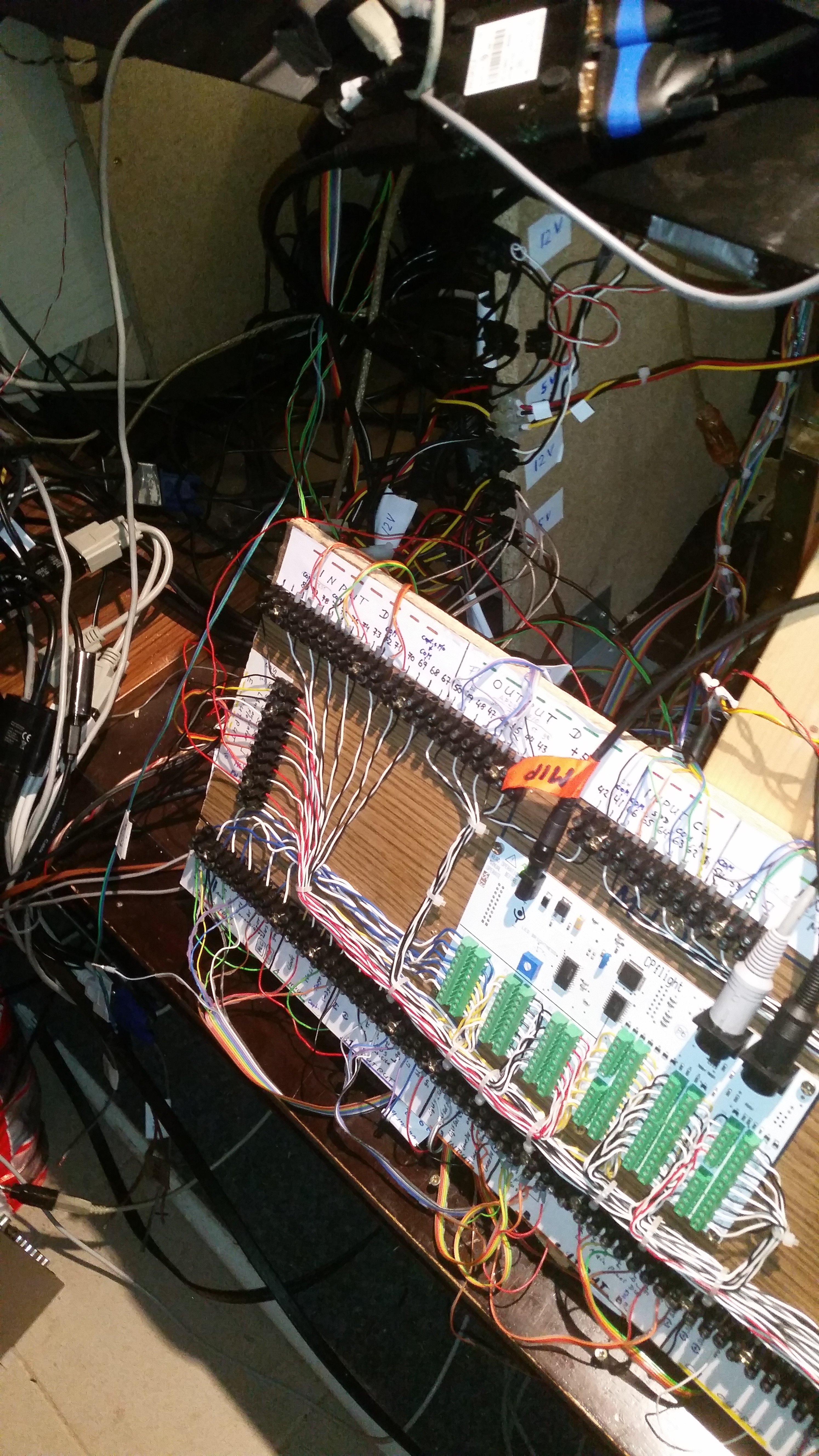

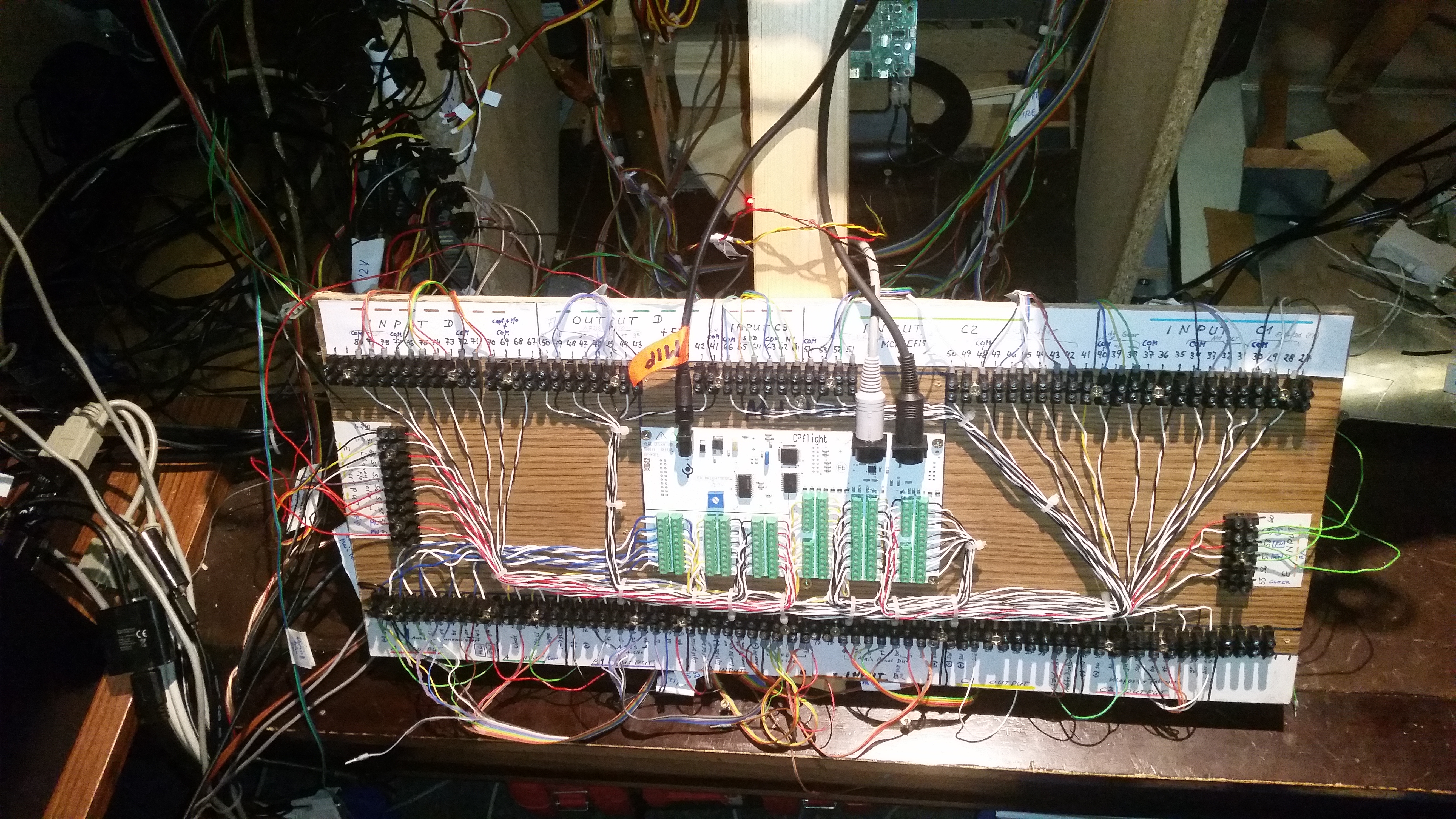

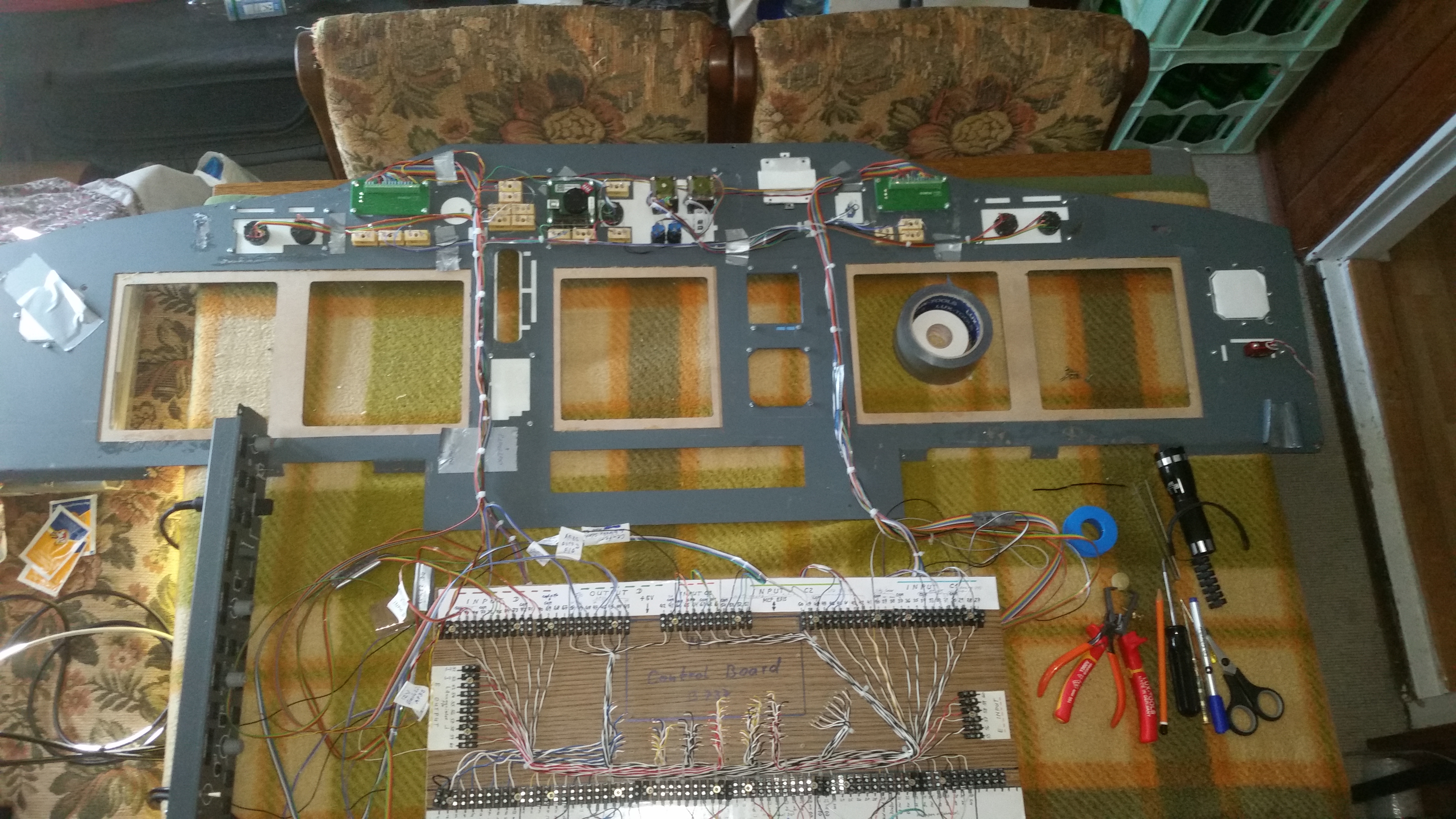

MIP737SE in Anschluss-Board verdrahtet.

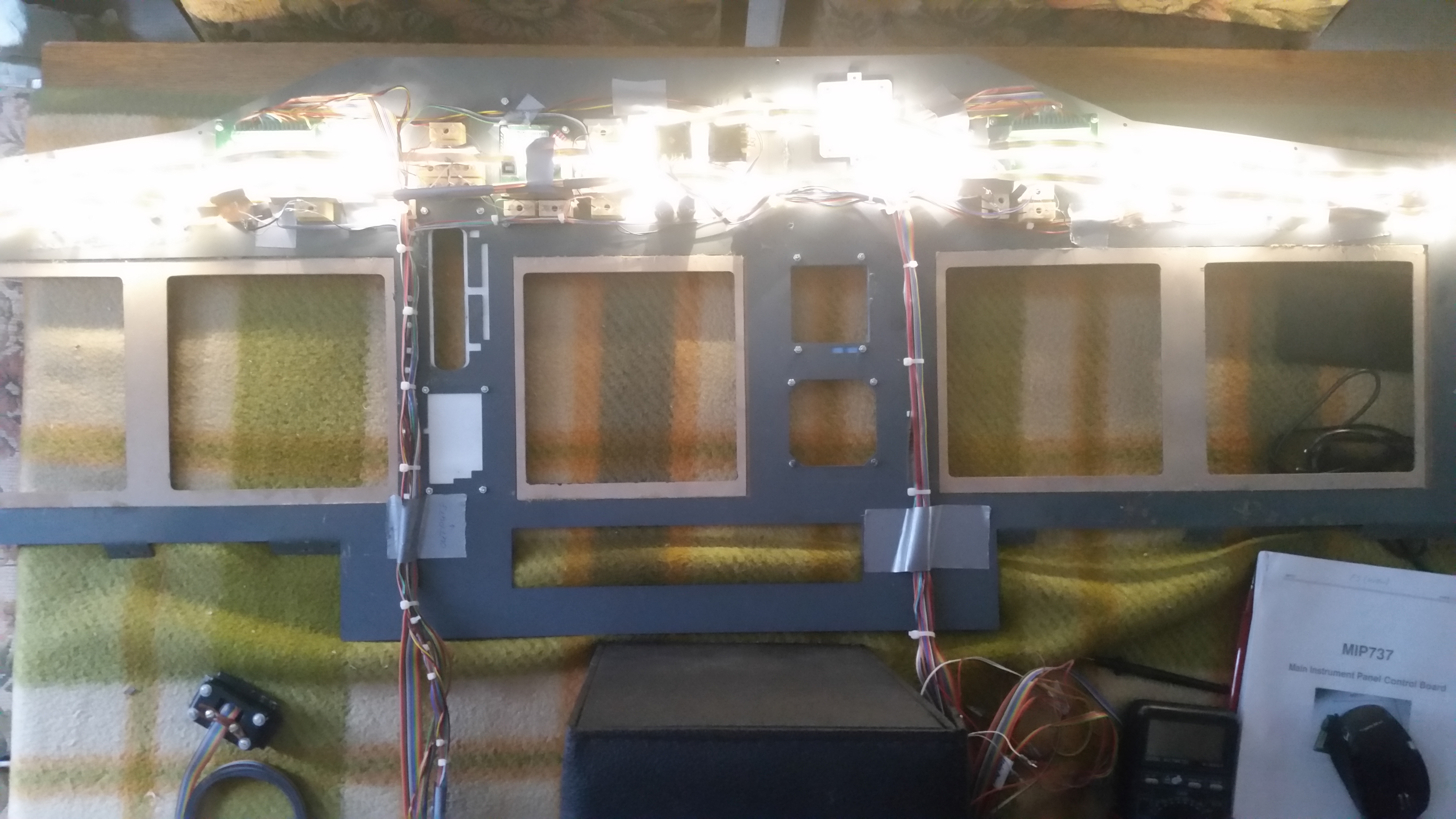

Hintergrundbeleuchtung mit LED-Bänder...	..realisiert und befestigt.

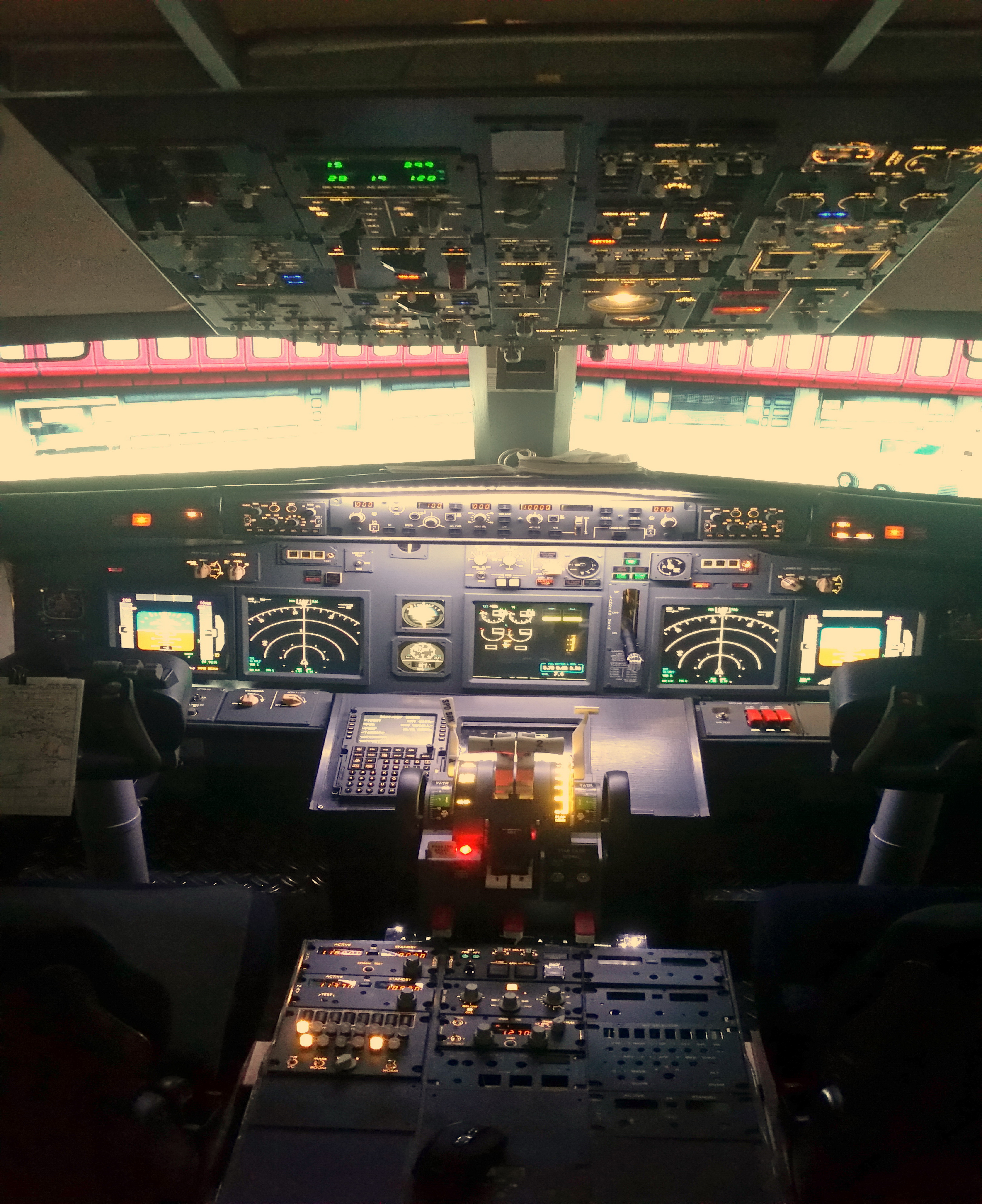

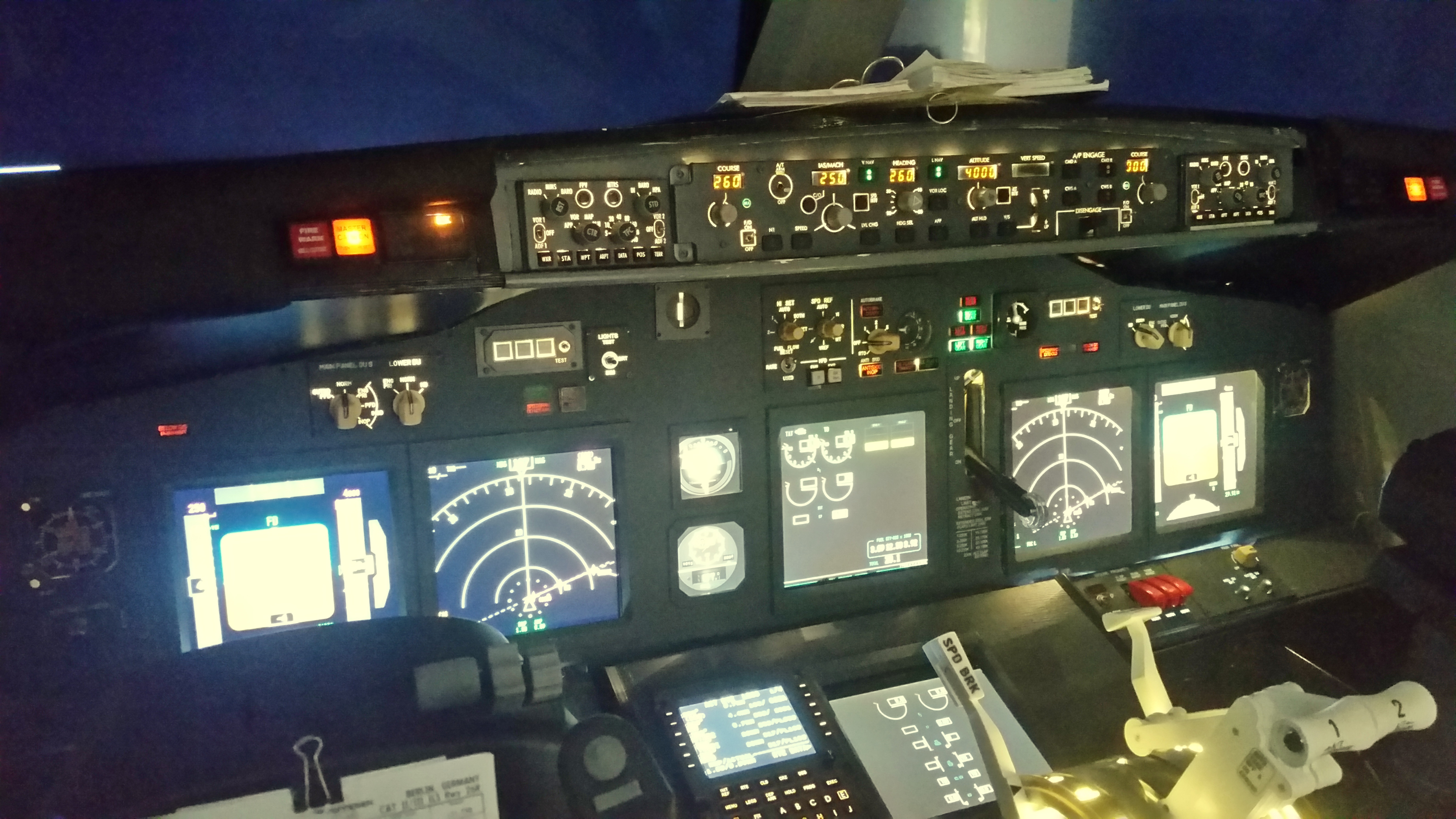

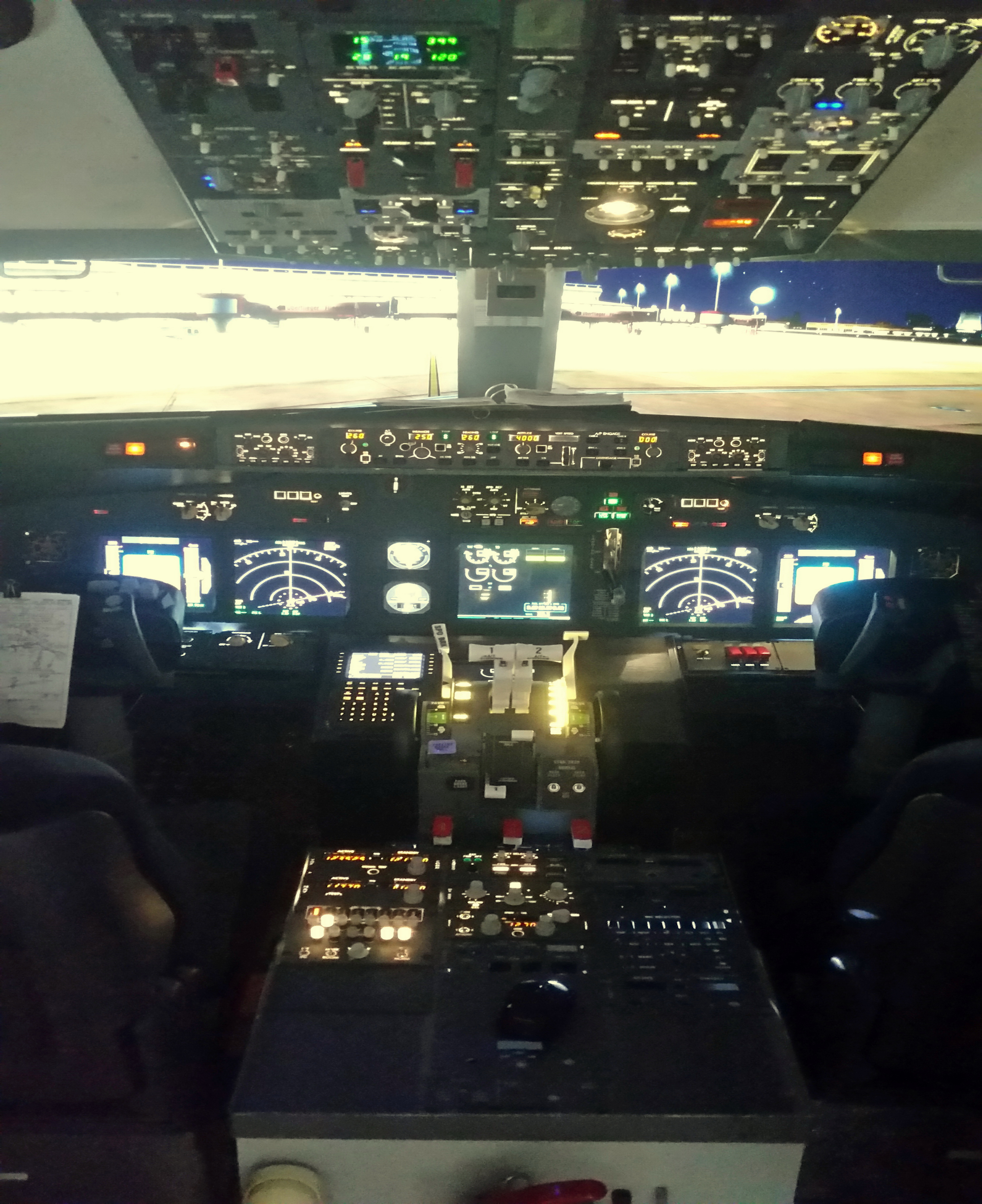

Cockpit im Nacht-Design...	...und normal am Tag.
